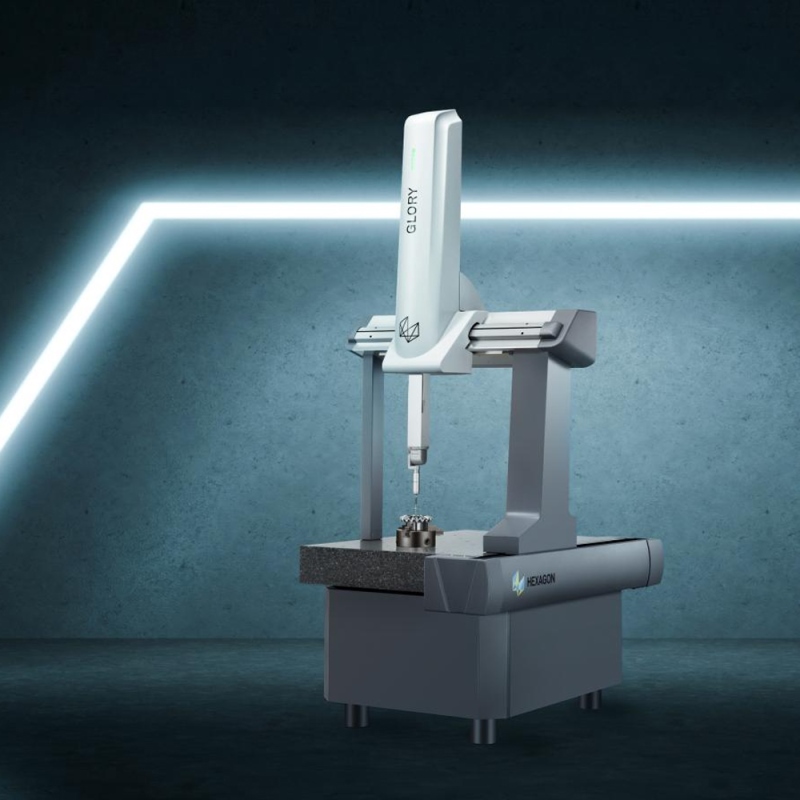

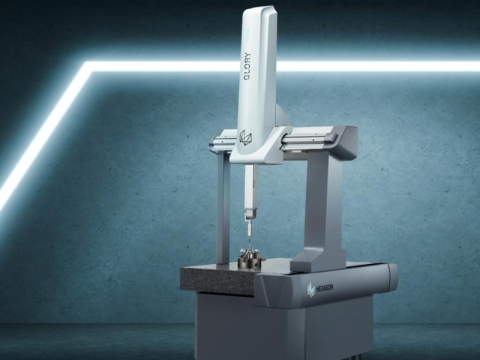

Glory系列橋式三次元量床
商品編號：Glory
從製造材料檢測到加工組裝，GLORY橋式三次元量床(CMM)通過獨特的設計，核心技術優勢時刻保持行業技術領先，為使用者提供穩定、可靠的量測結果，幫助使用者縮短和優化時間週期，更好地利用檢測設備資源，獲得最大生產力，GLORY橋式三次元量床(CMM)的多傳感器技術支持不同特徵的快速切換檢測，測量應用場景更廣泛。
-
GLORY升級全新工業外觀設計，延續海克斯康經典全硬質合金鋁機械框架，關鍵零配件經過表面硬質處理，具有超強剛性，是通用型的測量系統的最佳材料及結構；TRICISION精密三角梁橋架設計，具有最佳的結構剛性比，以提供更高的精度、長期的穩定性和更高的動態性能；精密加工的整體燕尾導軌，三面閉環，避免了分體式膠結導致的結構變形，提高了機器的精度重複性和長期穩定性。增強型底座設計，系統運行更加穩固，更加美觀。
全硬質合金鋁機械框架
經過表面硬質處理，具有超強剛性。鋁所固有的質量輕、導熱性好、對溫度的變化適應性好，以及便於加工等特性，為通用型的測量系統提供了最佳材料
Message light輕鬆掌握設備運行狀態
將多色LED信號燈集成於Z軸頂部，即使距離測量機很遠的方位，使用者也可即時掌控工作狀態，優化時間與資源管理
Fly2飛行控制技術
優化測量路徑，大幅減少測量過程中的暫留和閒置時間，提高測量效率10%以上，大大提升生產效率。
SCAN PILOT領航未知路徑掃描
大幅提升未知路徑掃描精度。在進行未知輪廓、複雜幾何形狀和突變表面的高速掃描時，具有卓越表現。
TRICISION精密三角梁橋架設計
具有最佳的結構剛性比，以提供更高的精度、長期的穩定性和更高的動態性能。三角形的結構穩固，受力情況下不容易發生變形，使得運行速度更快、占地更小、熱穩定性更好。
專利技術-氣動平衡技術
柔性懸掛系統，避免軸向運動和傳動系統之間的干涉問題，定位經度高，運行平穩，更節能。
海德漢光學尺
高解析度的光學尺系統，優異的測量穩定性、重複定位性和精確的測量精度。高水平的抗干擾、抗磨損能力，穩定可靠。其熱膨脹係數獲得PTB認證，系統最高解析度可達到0.005μm。
一體式花崗岩平台
堅實穩固的花崗石工作平台減少了振動並為活動樑的運動提供支撐。選料的過程經國際行業機構按照嚴格的品質標準進行認證。
增強型同步帶
內置鋼絲，兼顧柔性嚙合和剛性軸向傳動特性為一身，確保精確到位，並消除了高速掃描情況下的抖動。
整體燕尾型導軌
精密加工的整體燕尾導軌，三面閉環，提供了業內最穩固的結構，避免了分體式膠結導致的結構變形，提高了機器的精度重複性和長期穩定性。
尺寸和重量型號 行程範圍(mm) 外型尺寸(mm) 量測空間(mm) 最大工件
重量(kg)整機
重量(kg)X Y Z LX Scan
LYTouch
LYLZ DX DZ DZ1 05.06.05 500 600 500 1020 1425 1475 2449 626 134 675 300 620 06.08.06 600 800 600 1120 1624 1674 2669 732 134 775 300 795 06.10.06 600 1000 600 1120 1824 1874 2669 732 134 775 300 861 08.10.06 800 1000 600 1364 1918 1918 2839 931 142 811 500 1203 08.15.06 800 1500 600 1364 2418 2418 2839 931 142 811 500 1740
